Organic Rankine Cycle
Die wirtschaftliche Methode zur Stromerzeugung
fludema ist autorisierter Vertriebspartner
Eine der größten Herausforderungen unserer Zeit ist die Reduktion von Treibhausgasemissionen. Viele Unternehmen streben kontinuierlich nach Möglichkeiten, die Energieeffizienz und die Betriebskosten ihrer Produktionsstätten zu optimieren.
Dürr bietet Ihnen hierfür hochmoderne Lösungen, die auf der Cyplan® ORC-Technologie basieren. Der Organic Rankine Cycle (ORC) ist eine Schlüsseltechnologie für die dezentrale Energieerzeugung aus Wärmequellen mit mittleren bis niedrigen Temperaturen.
In Kombination mit erneuerbaren Wärmequellen oder der Verwendung von überschüssiger Wärme erzeugen Cyplan® ORC-Lösungen CO₂-freien Strom. Dadurch können Unternehmen ihre Stromkosten senken, die CO₂-Bilanz verbessern und ihre Wettbewerbsfähigkeit stärken.

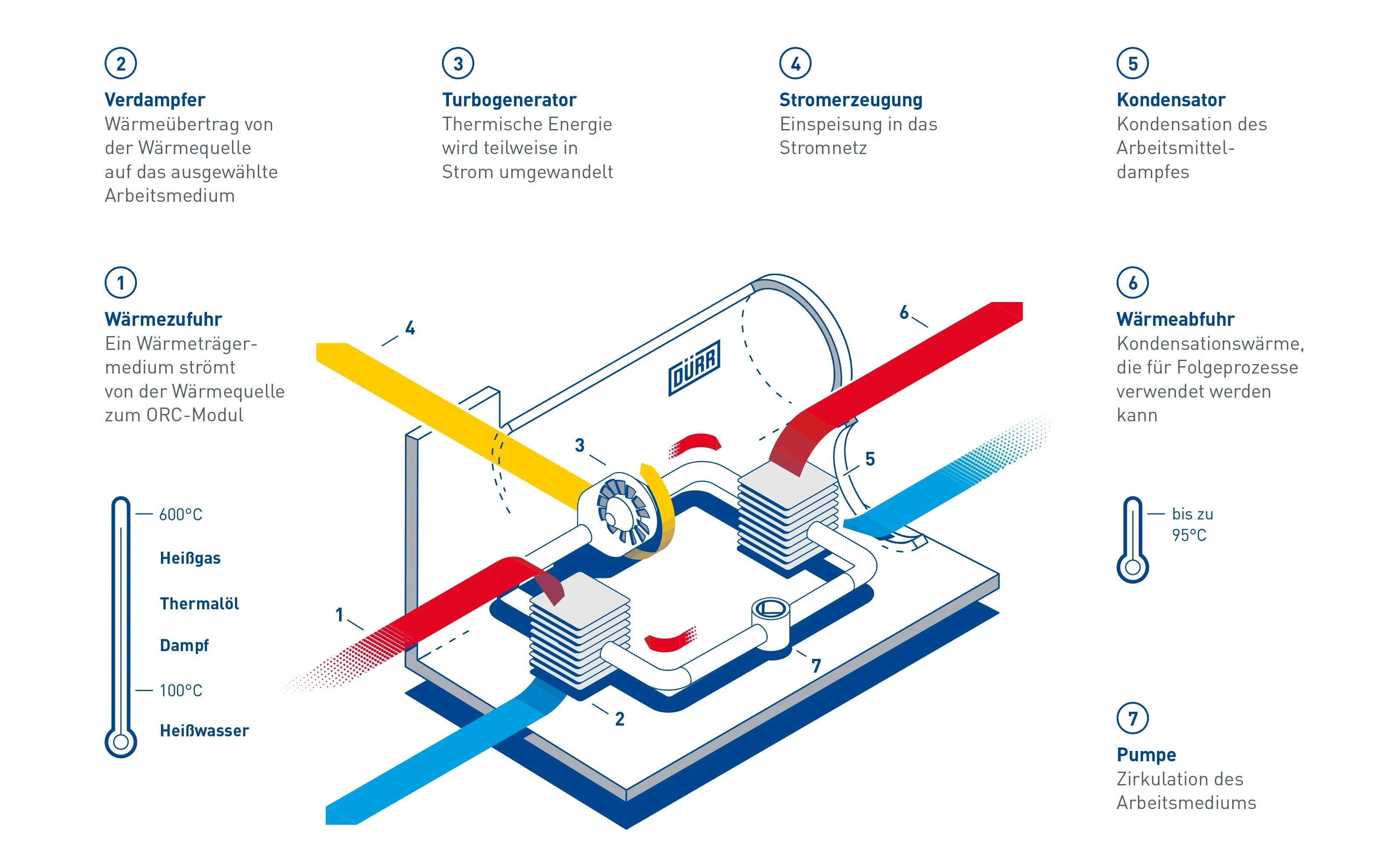

Der ORC-Kreislauf ist ein thermodynamischer Prozess, der dem bekannten Wasser-Dampf-Kreislauf ähnelt, welcher in konventionellen Kraftwerken zur Stromerzeugung genutzt wird. Der Hauptunterschied besteht darin, dass beim ORC-Kreislauf eine organische Flüssigkeit mit einem niedrigen Siedepunkt verwendet wird. Deshalb funktionieren ORC-Systeme im Vergleich zu konventionellen Wasser-Dampf-Kreisläufen schon bei niedrigeren Temperaturen. Dürr hat auf der Grundlage von kontinuierlicher Forschung und Entwicklung im Bereich ORC-Technologien ein verbessertes Design patentieren lassen. Die Cyplan® ORC-Systeme von Dürr bieten deutlich mehr Effizienz und Flexibilität.

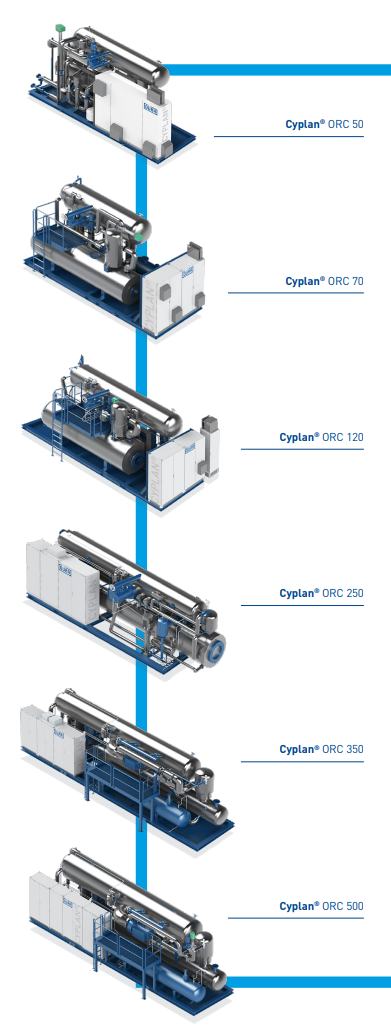

Cyplan® ORC-Technologie bietet Lösungen für verschiedene Anwendungen und in verschiedenen Größen ab 50 kW elektrischer Leistung. Dürr Cyplan® ORC-Module umfassen alle für den Prozess notwendigen Armaturen, einschließlich Sensorik und Steuerungstechnik. Diese sind auf einem Grundrahmen montiert, um den Transport zu erleichtern und platzsparend aufgestellt zu werden. Die ORC-Systeme werden von Dürr Cyplan® entwickelt, konstruiert und vertrieben. Standardisierte Module sind in verschiedenen Größen erhältlich: 50 kW, 70 kW, 120 kW, 250 kW, 350 kW, 500 kW und 1000 kW. Individuelle Größen sind auf Anfrage erhältlich. Dürr Cyplan® ORC-Module werden komplett vormontiert und vorgetestet geliefert, um eine einfache und schnelle Installation und Inbetriebnahme vor Ort zu ermöglichen. Ihr robustes Industriedesign garantiert höchste Zuverlässigkeit und geringen Wartungsaufwand.
Die Cyplan® ORC-Technologie kann mit sämtlichen stationären Gasund Dieselmotoren (z. B. Biogas-, Klärgas- und Deponiegasmotoren) kombiniert werden und kann die elektrische Leistung um bis zu 10% erhöhen. Aufgrund der Direktverdampfungstechnologie wird das Modul im Abgasweg zwischen dem Motor und dem Kamin angebracht.
Cyplan® ORC-Module können in Kombination mit Feuerungsanlagen für unterschiedliche Brennstoffe eingesetzt werden, z.B. holzbasierte Einsatzstoffe, Abfallprodukte aus der Holzverarbeitung, Klärschlamm und Siedlungsabfälle. Darüber hinaus kann die Cyplan® ORC-Technologie in innovative thermische Prozesse wie Pyrolyse und Pflanzenkohle integriert werden.

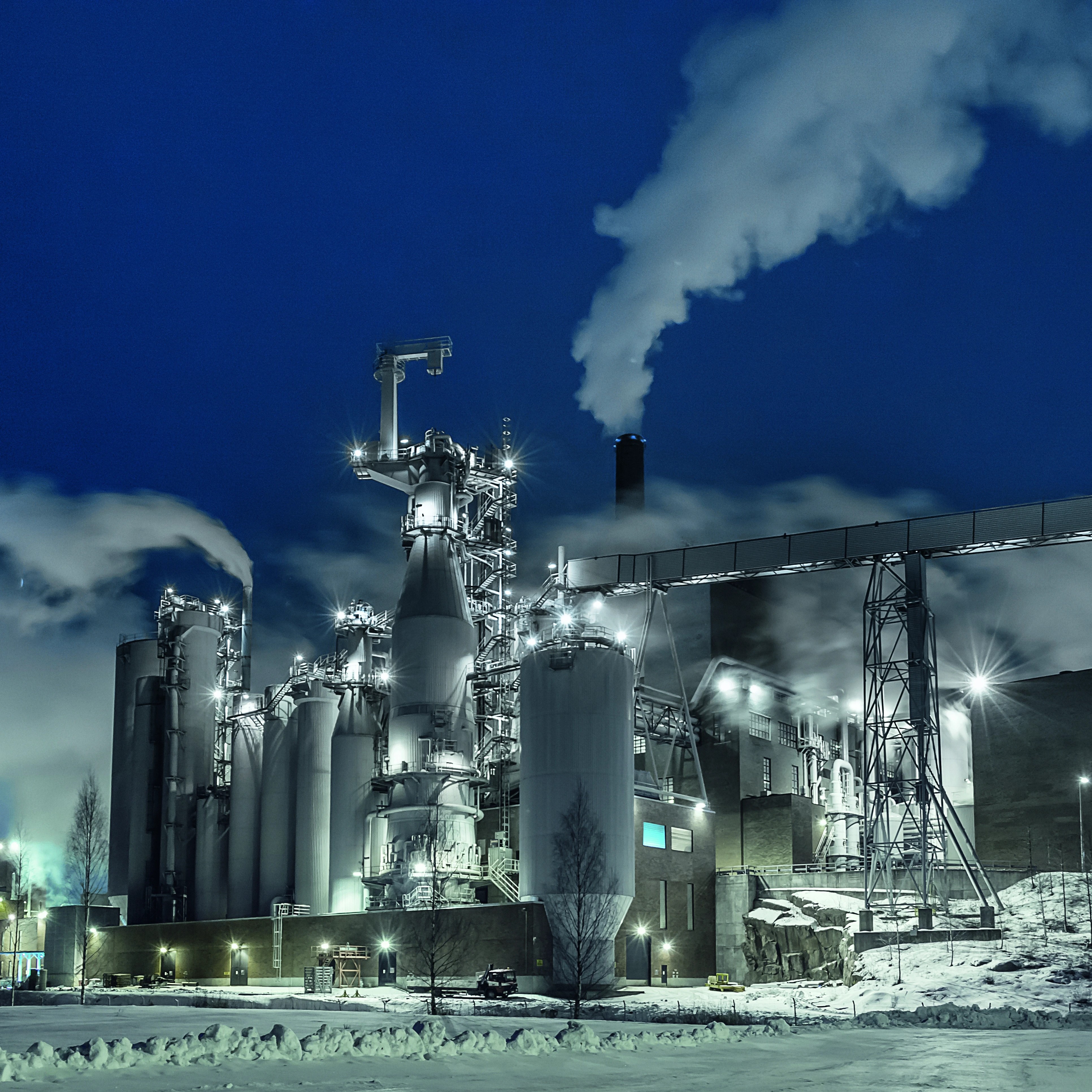

Dürr kann jede Art von Wärme mit einer Temperatur von über 90°C unabhängig vom Wärmeträger (Wasser, Dampf, Thermalöl oder Heißgas) verwerten und in Elektrizität umwandeln.
Die Cyplan® ORC-Anlagen von Dürr können als modulare Kraftwerke, Wellhead-Generatoren, Upgrades für bereits bestehende Flash-Kraftwerke mit einem zusätzlichen Sekundärkreislauf oder als Anlagen für den saisonalen Betrieb eingesetzt werden.

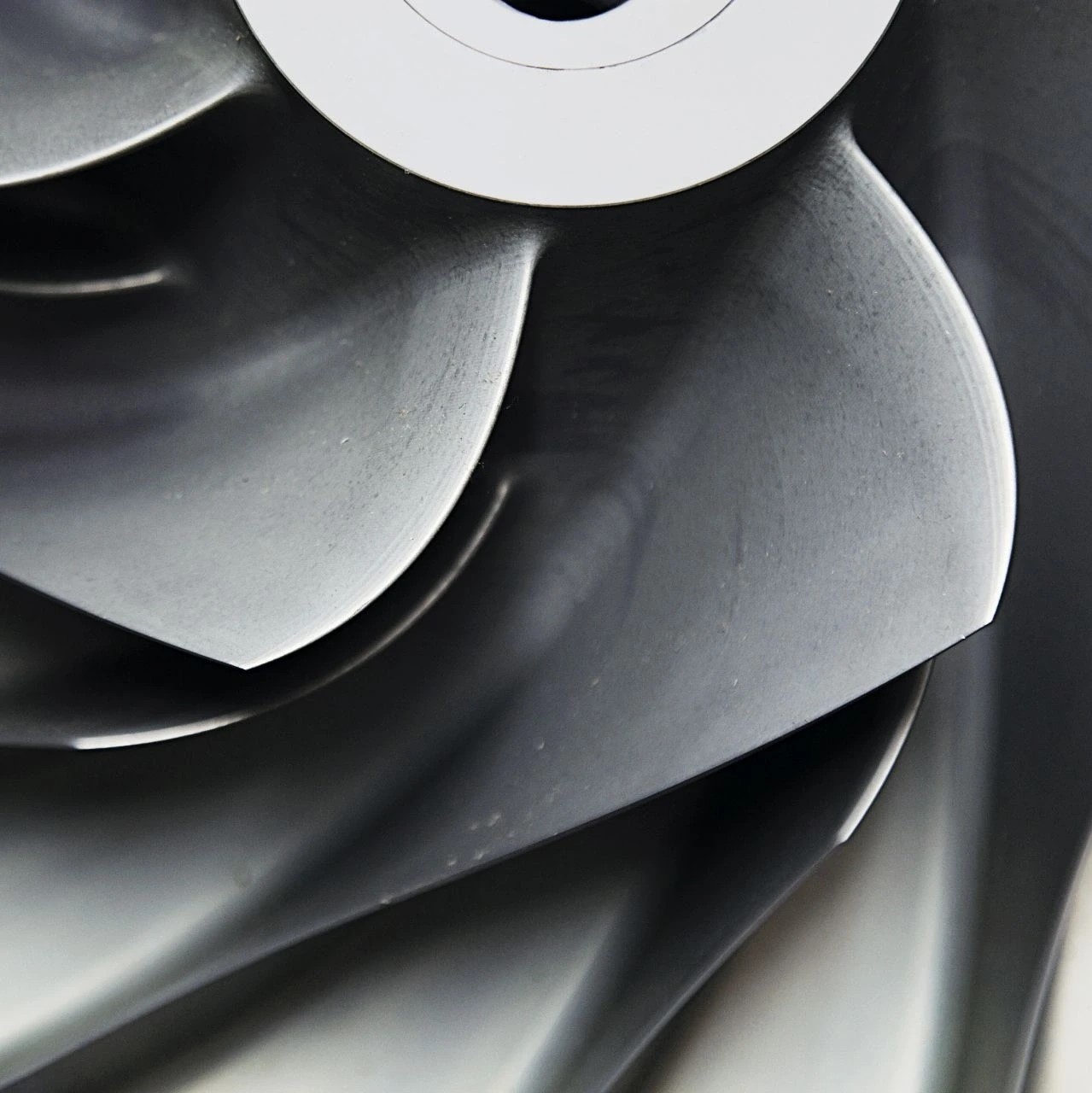

Cyplan® ORC-Module eignen sich hervorragend als Zusatz für kleine bis mittelgroße Gasturbinen, die ohne Abgaswärmenutzung eingesetzt werden. Damit kann die Leistung ohne zusätzlichen Brennstoff um bis zu 25% erhöht werden.

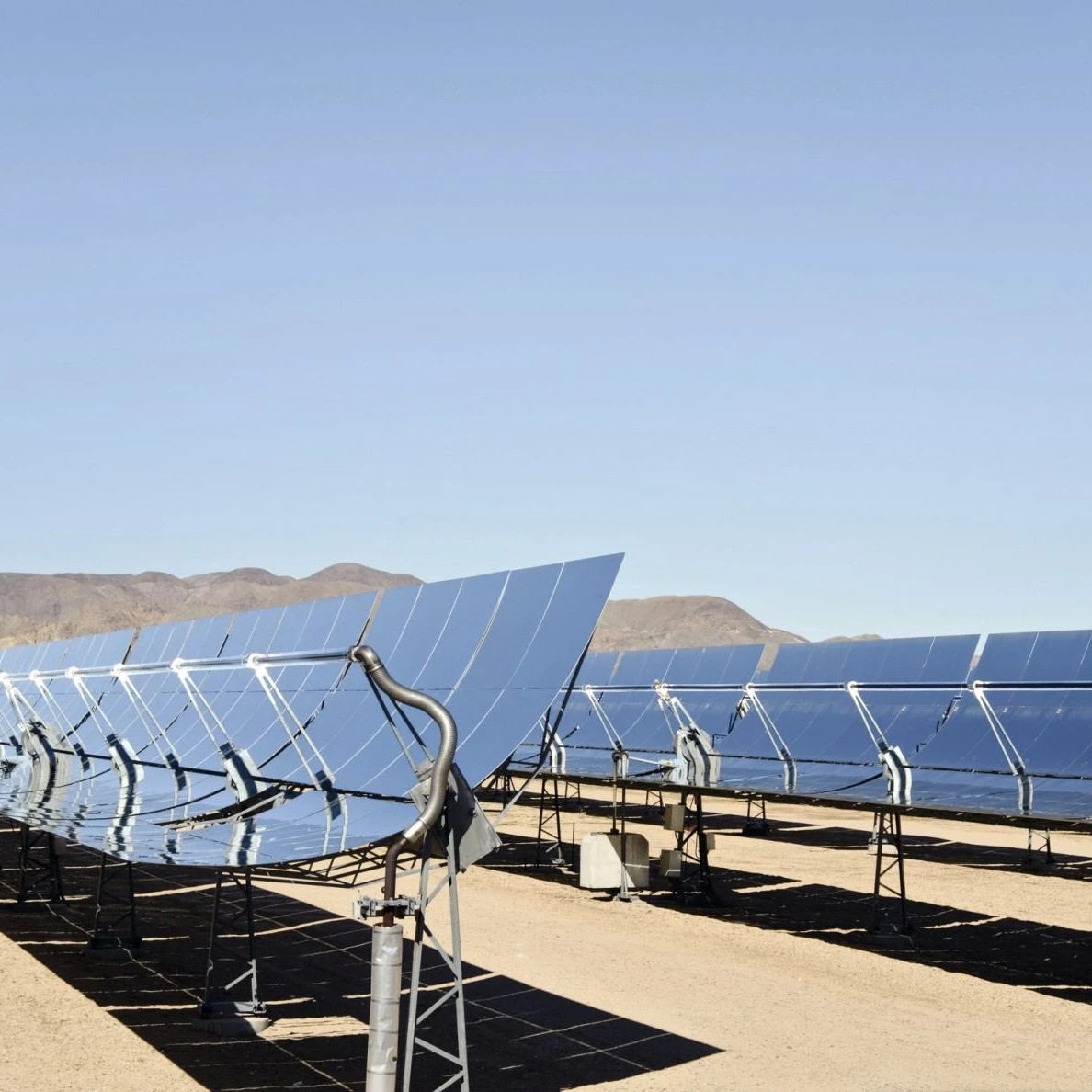

Die Cyplan® ORC-Technologie kann in verschiedenen Arten von Solarkraftwerken eingesetzt werden: als Hochtemperaturanlage, die von einem Wärmeübertragungsmedium gespeist wird, oder als Niedertemperaturanlage nach einem Wärmespeicher.
